（电工知识）电动机的正反转

小开

    今天，和大家分享一些电工方面的基本电路知识。希望那些真正的电工大师傅们，能够多多指点！谢谢！

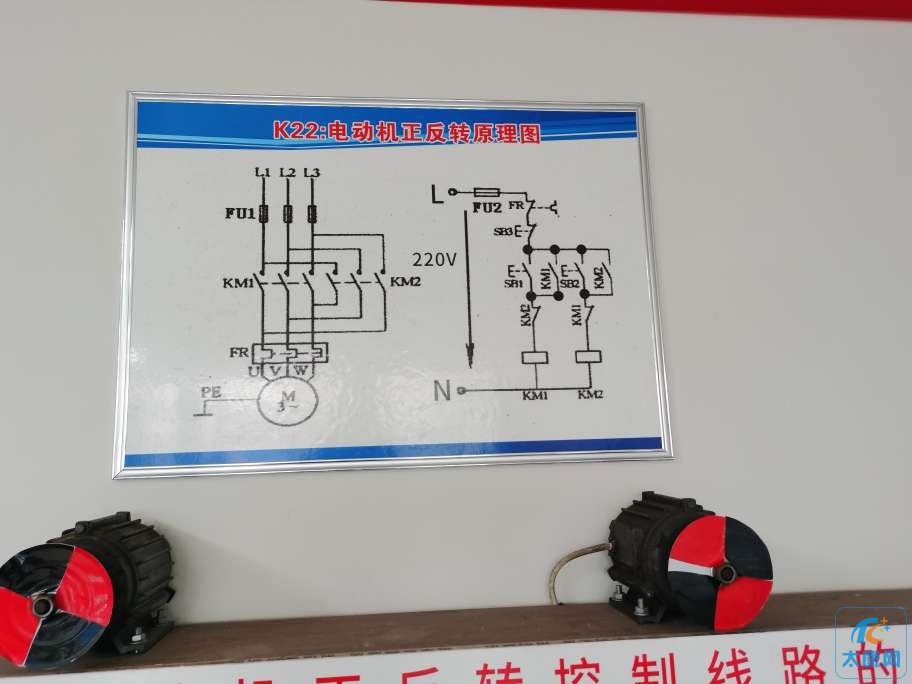

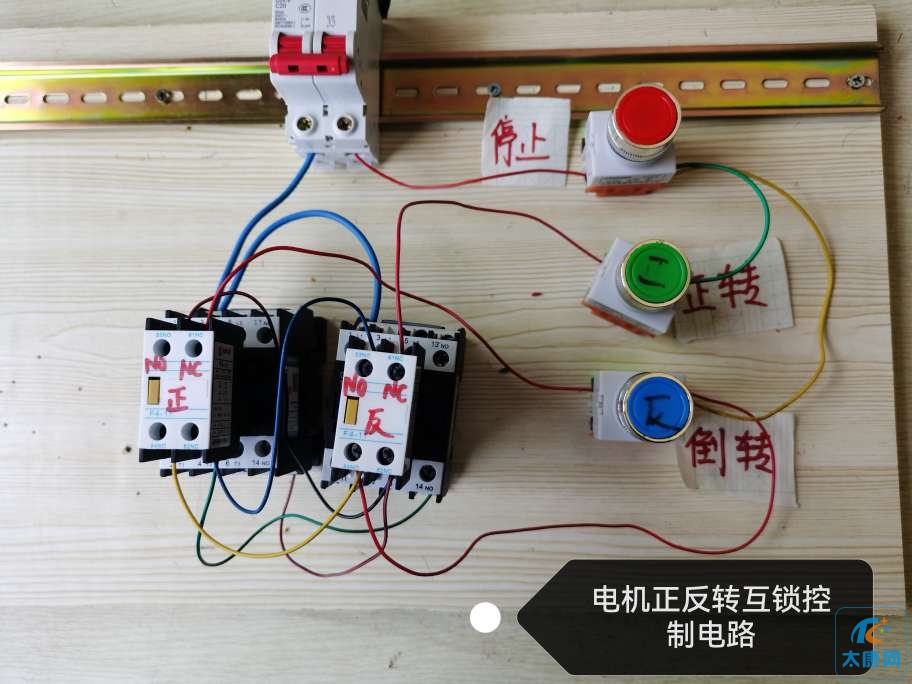

       电动机正反转（互锁）控制线路接线

    首先，想要实现电动机正反转（互锁）功能，就需要用到两个带辅助触头的交流接触器。

    电动机正反转（互锁）功能是：当电动机正转时，按下反转按钮无效，必须要先按下停止按钮后，再按下反转按钮，电动机才开始反转。

   第一部分： L端，从熔断器输出端，引出一条线，到热过载保护器常闭输入端95；从输出端96引出一条线，到停止按钮常闭输入端；从常闭输出端同时引出两条线，一条通往正转按钮常开输入端，另一条通往反转按钮常开输入端。
   第二部分：从正转按钮常开输出端，引出一条线，到反转交流接触器辅助触头的常闭输入端；从常闭输出端同时引出两条线，一条通往正转交流接触器线圈A2端，另一条线通往正转交流接触器辅助触头常开输入端；从常开输出端，引出一条线，到反转交流接触器辅助触头的常开输出端，同时从常开输出端再引出一条线，到停止按钮常闭输出端。
   第三部分，从反转按钮常开输出端，引出一条线，到正转交流接触器捕助触头的常闭输入端；从常闭输出端，同时引出两条线，一条通往反转交流接触器线圈A2端，另一条线通往反转交流接触辅助触头的常开输入端。
    第四部分，N线端。从空开零线输出端，引出一条线，到正转交流接触器线圈A1端；同时，从A1端再引出一条线，到反转交流接触器线圈的A1端。

       至此，电动机正反转（互锁）二次接线完成。
